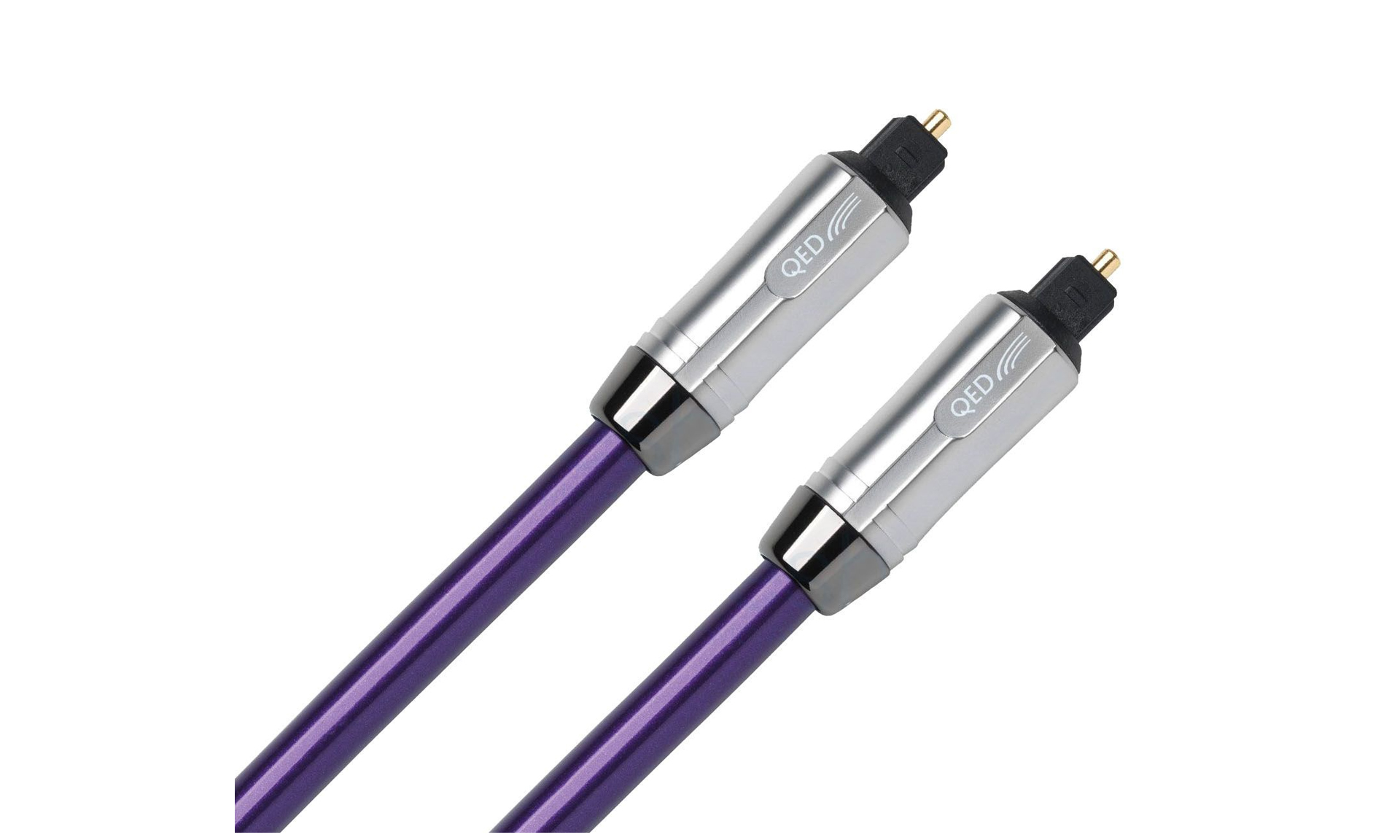

QED – Reference Optical Quartz

Tecnología Glasscore
La nueva tecnología Glasscore™ de QED emplea múltiples haces de fibras ópticas de vidrio de borosilicato ultrafinas (GOF) de no más de 50 µm cada una para completar el diámetro de 1 mm necesario para cumplir con los conectores estándar Toslink. Debido a que las fibras son tan pequeñas, los diferentes caminos tomados por los rayos de luz son similares en longitud, eliminando virtualmente el error de sincronización e introduciendo menos distorsión y jitter. Esto tiene el efecto de aumentar el ancho de banda y la precisión de la transmisión de datos.

Índice refractivo escalonado
Las fibras de cuarzo están recubiertas con un revestimiento de bajo índice de refracción para guiar la señal luminosa.

Más de 150 MHz de ancho de banda
Esto supera ampliamente las demandas de audio digital HD multicanal de alta definición. A diferencia de los cables ópticos de vidrio acrílico convencionales, los cables de vidrio de cuarzo pueden entregar señales de hasta 24 bits / 192 kHz inclusive con una fluctuación muy baja. El cuarzo óptico de referencia puede proporcionar un ancho de banda mucho mayor que una sola fibra de vidrio acrílico con una décima parte de la atenuación.

Jitter ultra bajo / perdida ultra baja
QED ha calculado que el jitter (distorsiones causadas por diferencias de tiempo entre los diferentes caminos de luz) en los cables ópticos convencionales podría alcanzar típicamente hasta 145ps. En Reference Optical Quartz, los errores de sincronización se eliminan virtualmente, introduciendo menos distorsión, jitter y pérdida ultrabaja <0.03 dB / m.

Los cables importan
Los cables de audio óptico digital ahora se utilizan ampliamente para conectar equipos de fuente de audio como televisores, reproductores de CD y reproductores de Blu-Ray a amplificadores o receptores. Existen muchas ventajas al utilizar la salida óptica de su equipo fuente. La salida óptica proporciona un aislamiento eléctrico completo entre los equipos eliminando los bucles de tierra y el ruido inducido por grandes tensiones o corrientes externas. Con la señalización digital rápida que utiliza cables de cobre de par trenzado, problemas como la diafonía del extremo cercano pueden causar distorsión de la señal; estos problemas se eliminan mediante el uso de la opción de conexión óptica digital.

Debido a las distancias muy cortas y las velocidades de señalización de datos relativamente lentas del sistema Toslink, es posible utilizar fibras ópticas de plástico (POF) muy económicas hechas de un material de vidrio acrílico conocido como PMMA (polimetilmetacrilato). Por lo general, tienen 1 mm de diámetro para adaptarse al conector Toslink y, por supuesto, su ancho adicional solo agrava el tiempo de borrado o la fluctuación causada por los modos múltiples dentro de la fibra. Los cálculos han demostrado que un cable típico de 1 m con una fibra de PMMA de índice de refracción de 1,5 y un ángulo crítico de 76 grados tiene el potencial de introducir jitter.

Glasscore™
Cada fibra es más fina que un cabello humano. Se requieren 210 fibras de 50 µm cada una para hacer un haz de un diámetro de 1 mm necesario para ajustarse a los conectores estándar Toslink.

Comparando tecnologías

Fibra ópticas de PMMA
Una fibra óptica típica está hecha de un material de vidrio acrílico conocido como PMMA (polimetilmetacrilato). Este núcleo de acrílico permite que la luz tome muchas trayectorias de diferentes longitudes a través de él. Se introducen diferencias de tiempo, que representan típicamente hasta 145 ps de Jitter. Las pérdidas de señal también ocurren cuando la luz incide por encima del ángulo crítico y no se refleja (amarillo). De hasta 145 ps en la señal S/PDIF. Estas fibras ópticas de plástico (POF) representan prácticamente todos los cables de audio óptico digital disponibles comercialmente en la actualidad. La alternativa a esta situación adoptada por QED en nuestro nuevo cable con tecnología Glasscore™ es emplear múltiples haces de fibras ópticas de vidrio de borosilicato ultrafinas (GOF) de no más de 50 µm cada una (más delgada que un cabello humano, ver más abajo) para Componga el diámetro de 1 mm necesario para ajustarse a los conectores estándar Toslink. En el nuevo cable de cuarzo óptico de referencia QED hay 210 fibras de este tipo, cada una de las cuales guía la luz a lo largo de un camino mucho más estrecho, lo que hace que los diferentes modos sean mucho más uniformes que en las fibras individuales de mayor diámetro. Debido a que el rango de ángulos de incidencia en el que se acepta la luz en la apertura del cable es más pequeño y el ángulo crítico de reflexión interna en el vidrio es mayor que en las fibras POF, el rango de diferentes caminos tomados por la luz se reduce. De esta manera, los pulsos de datos cortos ya no se alargan o manchan artificialmente por el proceso físico de viajar a lo largo del cable.

Cuarzo óptico de referencia
Reference Optical Quartz tiene más de 210 fibras Glasscore™, cada una más delgada que un cabello humano. Esto asegura un jitter ultra bajo porque la apertura numérica más pequeña reduce el rango de ángulos de aceptación, lo que conduce a rutas de señal más rectas.
